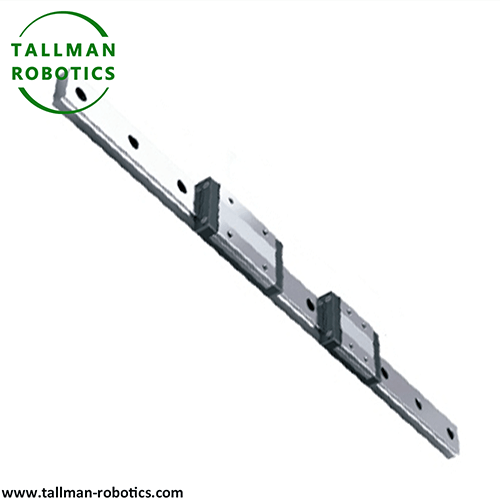

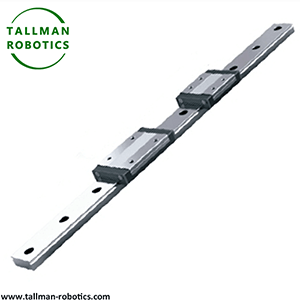

நேரியல் இயக்க வழிகாட்டி

லீனியர் மோஷன் கைடு என்பது ஒரு மெக்கானிக்கல் டிரான்ஸ்மிஷன் கூறு ஆகும், இது இயந்திர கூறுகளை ஒரு நிலையான நேரியல் பாதையில் துல்லியமாகவும் சீராகவும் நகர்த்த வழிகாட்டும். நவீன தொழில்துறையில் உயர்-துல்லியமான நேரியல் இயக்கக் கட்டுப்பாட்டை அடைவதற்கான அடிப்படை அடிப்படைக் கூறு இதுவாகும். இது இயக்க உராய்வை திறம்பட குறைக்கிறது, சுமை திறனை மேம்படுத்துகிறது, மேலும் தொடர்பு முறைகள் மற்றும் கட்டமைப்பு வடிவமைப்பை மேம்படுத்துவதன் மூலம் இயக்கப் பாதைகளின் நேரான தன்மை மற்றும் பொருத்துதல் துல்லியத்தை உறுதி செய்கிறது. லீனியர் மோஷன் கைடு, ஆட்டோமேஷன் உபகரணங்கள், துல்லியமான இயந்திர கருவிகள், ரோபோக்கள் மற்றும் மருத்துவ கருவிகள் போன்ற துல்லியமான கருவிகளின் முக்கிய கூறு துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

லீனியர் மோஷன் கைடு என்பது ஒரு துல்லியமான இயந்திரக் கூறு ஆகும். இது பாரம்பரிய ஸ்லைடிங் வழிகாட்டிகளை மாற்றும், இயக்க திறன், விறைப்பு மற்றும் பொருத்துதல் துல்லியத்தை கணிசமாக மேம்படுத்துகிறது, மேலும் நவீன ஆட்டோமேஷன் மற்றும் துல்லியமான இயந்திரத் துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. அதன் செயல்திறன் நேரடியாக பொருத்துதல் துல்லியம், ஆயுட்காலம் மற்றும் உபகரணங்களின் செயல்திறனை பாதிக்கிறது.

நேரியல் இயக்க வழிகாட்டியின் அடிப்படை அமைப்பு பொதுவாக நான்கு முக்கிய பகுதிகளை உள்ளடக்கியது:

1).ரயில்: ஒரு நீண்ட, திடமான பாகம், அதன் மேற்பரப்பில் துல்லியமான பள்ளங்கள் அல்லது தடங்கள் இயந்திரம் மூலம் இயக்கம் ஒரு குறிப்பு பாதையை வழங்க, உபகரணங்கள் தளத்தில் நிலையான.

2).ஸ்லைடர்/வண்டி: நகரும் பகுதியுடன் இணைக்கப்பட்ட ஒரு நகரக்கூடிய கூறு, இது உள்ளே உருட்டல் கூறுகள் அல்லது நெகிழ் கூறுகளுடன் பொருத்தப்பட்டு வழிகாட்டி இரயிலின் பாதையில் நகர்கிறது.

3).ரோலிங் உறுப்பு/ஸ்லைடிங் உறுப்பு: வழிகாட்டி ரயில் மற்றும் ஸ்லைடருக்கு இடையில் அமைந்துள்ள ஒரு சக்தி கடத்தும் கூறு. உருட்டல் வழிகாட்டி தண்டவாளங்கள் பொதுவாக பந்து தாங்கு உருளைகள், உருளைகள் அல்லது குறுக்கிடும் உருளைகள் ஆகும், அவை உருட்டல் உராய்வு மூலம் எதிர்ப்பைக் குறைக்கின்றன; ஸ்லைடிங் வழிகாட்டி தண்டவாளங்கள் நெகிழ் தொடர்பை உருவாக்க உடைகள்-எதிர்ப்புப் பொருட்களால் (பாலிடெட்ராஃப்ளூரோஎத்திலீன், உலோகக்கலவைகள் போன்றவை) செய்யப்படுகின்றன.

4).சுழற்சி அமைப்பு (உருட்டுதல் வகைக்கு தனித்துவமானது): உருட்டல் உறுப்பு ஸ்லைடருடன் இறுதிவரை நகரும் போது, ​​அது ஒரு சுழற்சி சேனல் வழியாக தொடக்கப் புள்ளிக்கு மீண்டும் பாய்கிறது (தலைகீழ் சாதனம் அல்லது வழித்தடம் போன்றவை), "முடிவற்ற ஸ்ட்ரோக்" இயக்கத்தை அடைகிறது மற்றும் தொடர்ச்சியான மற்றும் நிலையான பரிமாற்றத்தை உறுதி செய்கிறது.

செயல்பாட்டின் போது, ​​ஸ்லைடு வழிகாட்டி ரயில் உடலுடன் நகர்த்தப்படுகிறது, மேலும் நகரும் பகுதிகளின் சுமை உருட்டல் கூறுகள் அல்லது நெகிழ் கூறுகள் மூலம் வழிகாட்டி ரயில் உடலுக்கு அனுப்பப்படுகிறது. அதே நேரத்தில், இயக்கப் பாதையின் நேரான தன்மை துல்லியமான இயந்திர ரேஸ்வே வடிவத்தால் (கோதிக் ஆர்க், வட்ட வளைவு போன்றவை) உறுதி செய்யப்படுகிறது, மேலும் விறைப்பு மற்றும் துல்லியம் ஆகியவை முன் பதற்றமான வடிவமைப்பு மூலம் மேம்படுத்தப்படுகின்றன (ஸ்லைடருக்கும் வழிகாட்டி இரயிலுக்கும் இடையே உள்ள இடைவெளியை சரிசெய்தல்).

உராய்வு முறை மற்றும் கட்டமைப்பு வேறுபாடுகளின் படி, நேரியல் இயக்க வழிகாட்டி பின்வரும் முக்கிய வகைகளாக பிரிக்கலாம்:

இங்கே இந்தப் பக்கத்தில், லீனியர் வழிகாட்டிகளின் வரிசையை நாங்கள் அறிமுகப்படுத்துகிறோம், தரவுத் தாள், தயாரிப்புப் படங்கள், சோதனையின் வீடியோக்கள் பின்வருமாறு:

மேலும் திட்டங்களைப் பார்க்க அல்லது Youtube மூலம் எங்கள் வீடியோ கேலரியைப் பார்வையிட நீங்கள் வரவேற்கப்படுகிறீர்கள்: https://www.youtube.com/@tallmanrobotics

1. நேரியல் வழிகாட்டிகளின் வகைகள்:

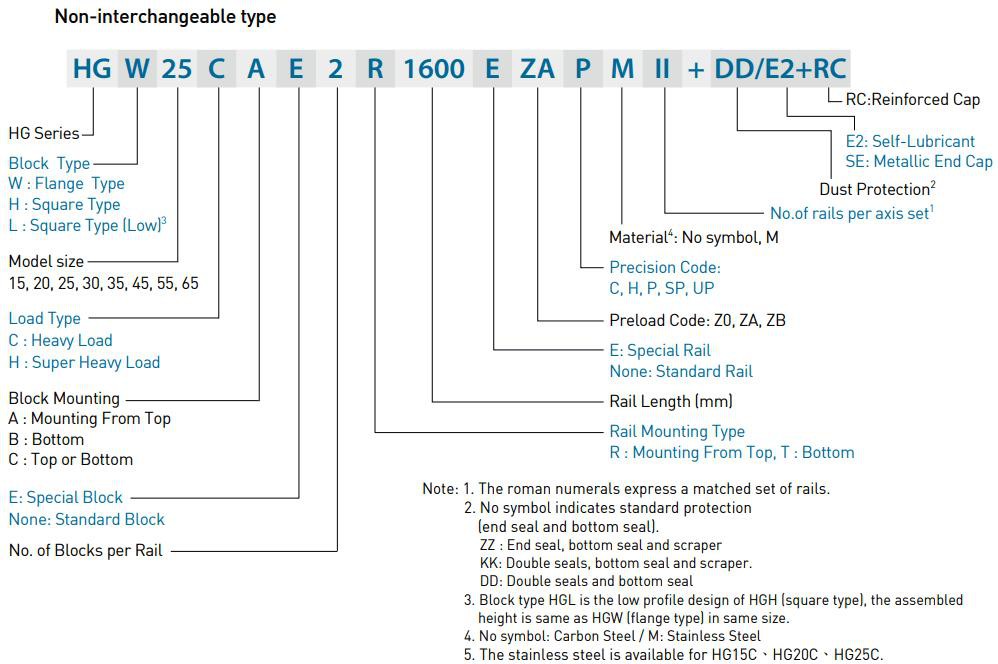

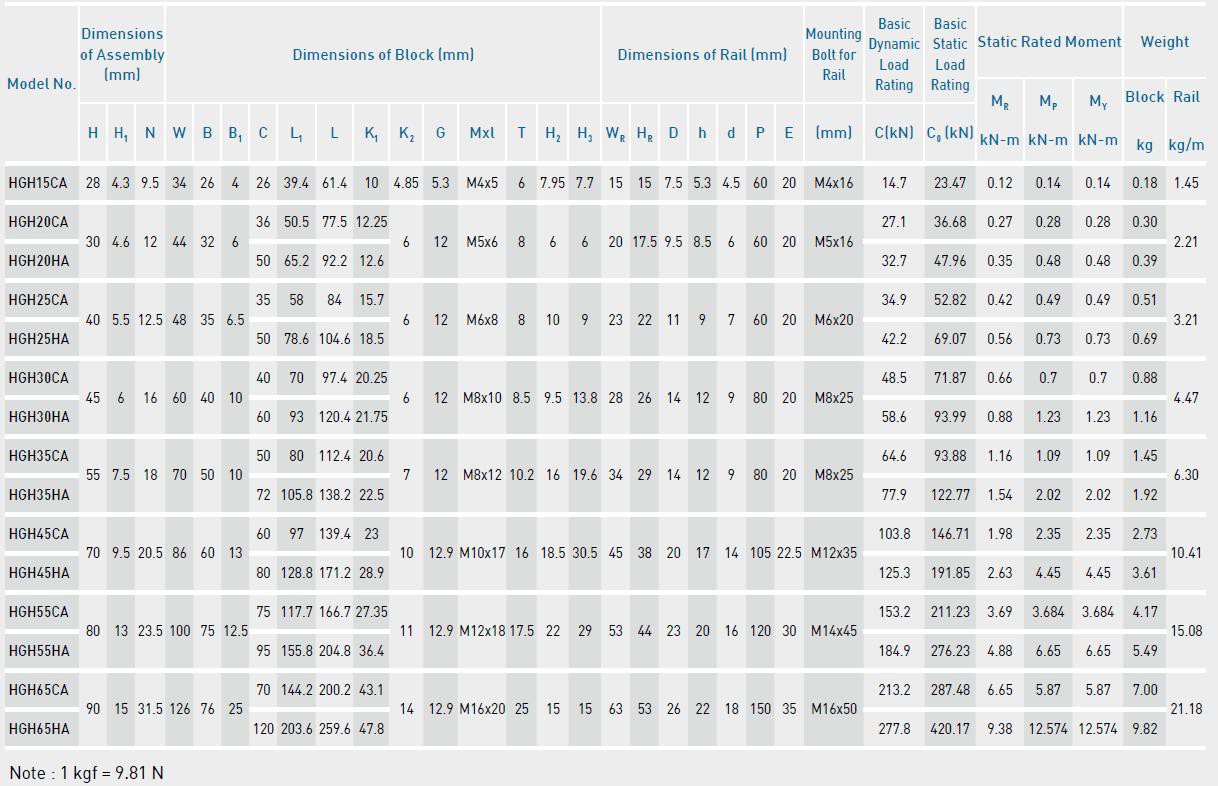

2. மாதிரி தேர்வு வழிகாட்டி, வரைதல் மற்றும் நேரியல் வழிகாட்டிகளின் தரவு தாள்.

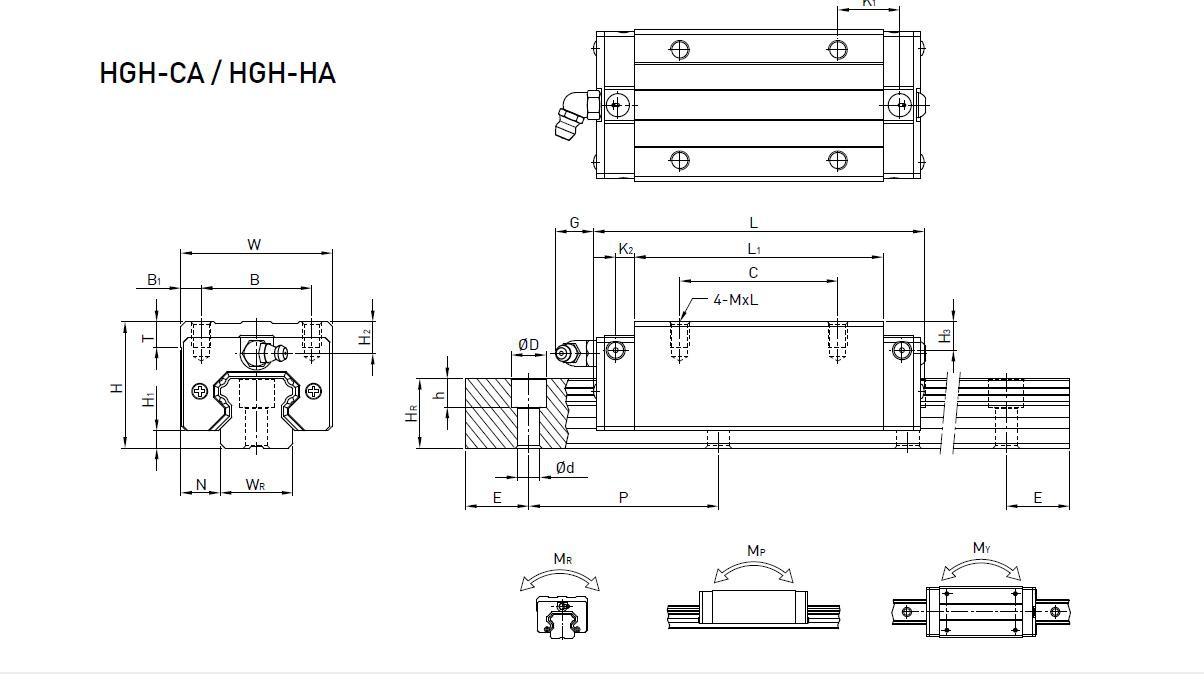

HGH உயர் அசெம்பிளி: ஹெவி லோட் பால் வகை

நேரியல் இயக்க வழிகாட்டி தொழில்துறை ஆட்டோமேஷனின் "கூட்டு" ஆகும், மேலும் அதன் பயன்பாடு துல்லியமான நேரியல் இயக்கம் தேவைப்படும் அனைத்து காட்சிகளிலும் ஊடுருவியுள்ளது: CNC இயந்திர கருவிகளில் கருவி வைத்திருப்பவர்களின் இயக்கம், ரோபோ ஆயுதங்களின் நீட்டிப்பு மற்றும் பின்வாங்கல், லித்தியம் பேட்டரி பூச்சு இயந்திரங்களின் சீரான பூச்சு வரை.

தொழில்துறை 4.0 மற்றும் அறிவார்ந்த உற்பத்தியின் முன்னேற்றத்துடன், நேரியல் இயக்க வழிகாட்டிகள் நுண்ணறிவு (உடைகள், வெப்பநிலை மற்றும் பிற நிலைமைகளைக் கண்காணிக்க சென்சார்களில் கட்டமைக்கப்பட்டுள்ளன), தீவிர துல்லியம் (நானோமீட்டர் நிலை நிலைப்படுத்தல்), ஒருங்கிணைப்பு (டிரைவ் மோட்டார்கள் மற்றும் குறியாக்கத் திறனுடன் கூடிய ஒருங்கிணைந்த வடிவமைப்பு, குறைந்த திறன் எதிர்ப்பு சூழல்) இணக்கத்தன்மை), உயர்நிலை உற்பத்தி மற்றும் துல்லியமான தொழில்நுட்பத் துறைகளில்-இன்றியமையாத முக்கிய அங்கமாகிறது.

நேரியல் இயக்க வழிகாட்டி மற்றும் பந்து திருகு ஆகியவை துல்லியமான இயந்திரங்களில் இயக்கக் கட்டுப்பாட்டை அடைவதற்கான முக்கிய கூறுகளாகும், ஆனால் அவை செயல்பாடு, கொள்கை மற்றும் பயன்பாட்டுக் காட்சிகளில் அத்தியாவசிய வேறுபாடுகளைக் கொண்டுள்ளன. முக்கிய வேறுபாடுகள் பின்வருமாறு:

பந்து திருகுகள் "பவர் டிரான்ஸ்மிஷன் மற்றும் தொலைதூரக் கட்டுப்பாட்டிற்கு" பொறுப்பாகும், அதே நேரத்தில் நேரியல் வழிகாட்டிகள் "பாதை வழிகாட்டுதல் மற்றும் சுமை ஆதரவுக்கு" பொறுப்பாகும். துல்லியமான உபகரணங்களில், உயர்-துல்லியமான நேரியல் இயக்கக் கட்டுப்பாட்டை அடைய, அவை பொதுவாக இணைந்து (CNC இயந்திரக் கருவிகளின் X/Y அச்சுகள் போன்றவை) பயன்படுத்தப்படுகின்றன.
